概述

為適應用電管理工作的需要，利用技術手段解決電費回收難，尤其是用電大戶數額大又難于控制的情況，公司研發了ZW8-12(YZD)型戶外高壓預付費控制裝置。本產品適用于交流50Hz，6-10kv電力系統中作為預付費高壓計量或配網自動化工程中的自動重合器使用，主機由ZW8-12真空斷路器、用于計量的干式電壓互感器、電流互感器等組成，一體化安裝，箱體上部為真空斷路器，下部為互感器室，外部裝有手動分合閘彈簧機構，控制箱分體安裝，可按用戶要求加裝預付費電表做為預付費計量用，預付費電表也可由用戶自已安裝。

高壓真空斷路器為彈簧機構，機械閉鎖，箱體內分為開關室、互感器室?；ジ衅魇覂扔蓛膳_干式電壓互感器及兩臺干式電流互感器組成，電壓互感器同時設置繞組做為斷路器的分合閘機構的電源，其整體外形小巧、安裝方便。電壓互感器VN接線，電流互感器可制成多變比結構，以適應不同的負載需要。

控制裝置內由預付費電表及斷路器控制電路組成，控制裝置與真空開關相互連接采用金屬鎧裝電纜，有效地實現先購電后使用的功能，有效地避免拖欠電費現象。

產品功能與特點

1、本系統由高壓計量控制裝置，真空斷路器組成一體化結構，與其他如隔離開關和避雷器等電器設備配套能完成高壓直供用戶的電能計量和預購電工作。

2、采用電能表進行計量和結算。

3、用戶通過購電卡實現先買電后用電，每個計量箱配一張購電卡、互不通用。

4、購電量數據一次有效，插卡確認后自動抹去，并且防磁防靜電和加密后無法破譯的功能。

5、用戶插卡送電后可將卡拔出并妥善保存，以備下次購電時使用。購電卡損壞或損失，可到售電部門根據用戶檔案進行補卡。

6、用戶可隨時通過裝置顯示屏查看剩余電量、已用電量及其它用電參數。

7、剩余電量達到報警門限時，具有聲光報警，提醒用戶及時購電。

8、裝置購電量為零時，能可靠斷開用戶的負荷電流。從而解決了長期困擾用戶拖欠電費的問題。

9、防竊電功能。由于該裝置采用的是用戶外變壓器側計量，表計安裝于封閉的計量箱之內，可以從根本上解決防竊電問題。

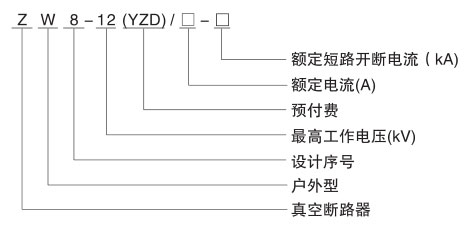

產品型號及含義

使用環境條件

1、環境溫度：-40℃+40℃：

2、海拔不超過2000m，2000以上與用戶協商

3、風壓不超過700Pa（相當于風速34m/s）

4、相對溫度日平均值不大干95%，月平均值不大于90%;

5、空氣污穢程川級：

6、周圍空氣不應受腐蝕性氣體或可燃性氣體等明顯污染

7、無經常性劇烈振動。

機械特性參數表

主要技術參數

外形及安裝尺寸

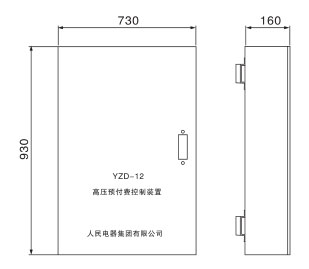

圖1 ZW8-12(YZD)控制箱外形圖

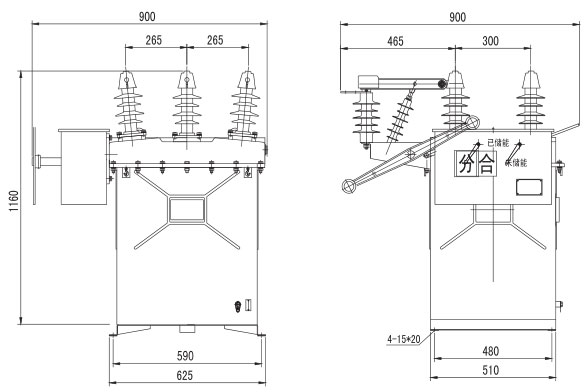

圖2 ZW8-12(YZD)斷路器安裝尺寸

圖3 ZW8-12(YZD)戶外真空斷路器

圖4 ZW8-12G(YZD)戶外真空斷路器

訂貨須知

1、產品的型號、名稱、數量、額定電壓和額定電流。

2、電流互感器變比

3、是否帶預付電表

4、合同要求的備品備件
